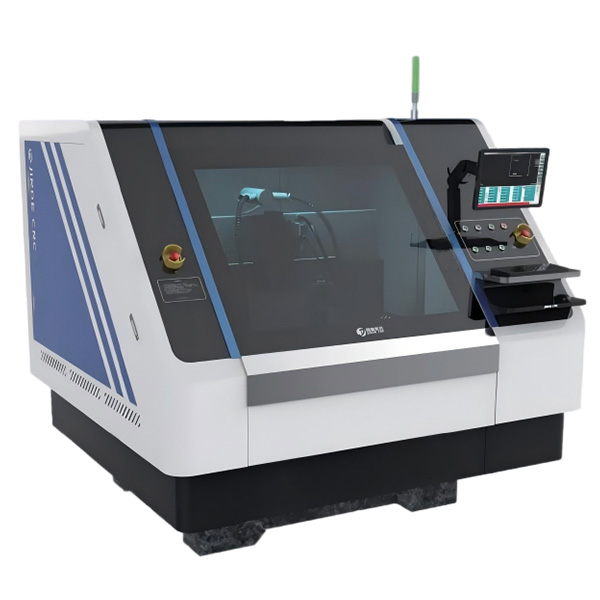

2-Spindle Circuit Board Drilling Machine

Tool change mode can be freely switched among automatic, manual and semi-automatic.
CBD contact-type broken tool detection system.
Automatic pressure foot size hole change (optional).
Process parameters can be modified in real time according to different workpieces.
Tool parameter control (life, peck cycles, length compensation, etc.).
Imported ball screw and linear guide rail.

Application: Designed for precise micro-hole drilling on PCBs, suitable for high-density circuit board processing. (New Machine)

Položka	Paragraf.
Name	2-Spindle CNC Drilling Machine SD2
Model	KISD2T-5666
Tělo stroje	Žula (lože soustruhu, základna)
Počet vřeten	2
Otáčky vřetena	20-160k rpm
Rozteč vřetena	650 mm
Velikost kleštiny（Dřík nástroje）	φ3.175
Nadproudová ochrana vřetena	Zařízení pro monitorování a ochranu na plný úvazek
Chlazení vřetena	Chladicí zařízení s konstantní teplotou na plný úvazek
Značka měniče	Delta
Systém pohonu	Lineární motor v osách X, Y, střídavý servomotor v ose Z
značka servomotoru	Panasonic
Oblast zpracování s jedním vřetenem	650 mm × 720 mm
Efektivní dráha v osách X, Y, Z	650 × 830 × 60 mm
Overall dimensions	L2200W2060H1700mm
Weight	4800KG
Maximální rychlost pohybu osy X, Y	50 m/min
Maximální rychlost pohybu osy Z	30 m/min
Požadavek na tlak vzduchu	0,7 MPa 0,05 m³/min, rosný bod<3℃, oil content<0.1mg/m, solid matter<1
Požadavek na výkon	Single-Phase 220V 50HZ 3KVA voltage fluctuation range <5
